Les armoires électriques assurent la distribution de puissance, la protection des équipements et l’interface entre le générateur Synchrone ou Asynchrone, réseau et systèmes d’automatisme au sein d’une centrale hydroélectrique.
ER3I conçoit et fabrique des armoires de puissance basse et haute tension adaptées aux contraintes spécifiques de l’hydroélectricité : variations de charge, régimes transitoires, facteur de charge, altitude, injection réseau et environnement (température – humidité).
Les études électriques et la fabrication sont réalisées en interne par nos ingénieurs, électriciens et techniciens d’atelier, garantissant cohérence entre dimensionnement, implantation et exploitation.
L’intervention peut concerner une centrale complète ou le remplacement d’un équipement électrique spécifique intégré à une installation existante.
- Conception d’armoires
- Surdimensionnement
- Types d’armoires
- Fabrication et essais
- Centrale complète / Équipement spécifique
Conception d’armoires de puissance adaptées à l’hydroélectricité
Chaque armoire est dimensionnée selon la puissance installée, le type d’alternateur (synchrone, asynchrone ou PMG) et l’architecture BT/HTA retenue.

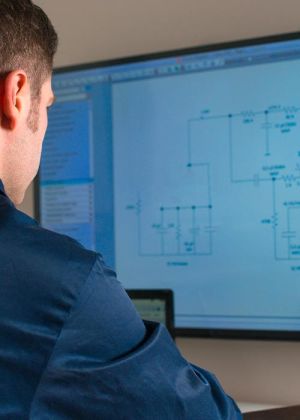

Le dimensionnement intègre les contraintes d’injection réseau, les régimes de défaut et les exigences du gestionnaire de réseau. Les schémas sont réalisés sous CAO avec modélisation 3D afin d’anticiper l’implantation en local technique.
Les composants sont sélectionnés sur la base de matériels industriels reconnus et éprouvés en environnement hydroélectrique.
Caractéristiques des armoires de puissance hydroélectriques
- Architecture BT / HTA adaptée à la puissance installée
- Schémas unifilaires et multifilaires
- Coordination et sélectivité des protections
- Intégration alternateur et injection réseau
- Compatibilité régimes de défaut
- Adaptation aux contraintes d’environnement

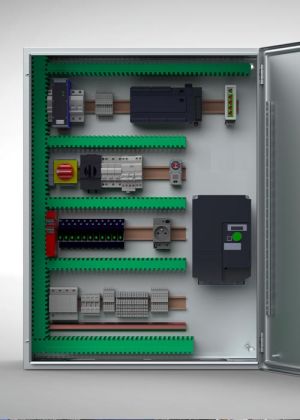

Surdimensionnement et fiabilité industrielle
Les armoires sont conçues avec un facteur de service élevé afin d’augmenter la durée de vie des équipements et de limiter les pertes Joule.
La séparation de la protection générale et de la protection groupe permet la consignation de la machine sans coupure complète de l’installation. L’implantation interne favorise le refroidissement et la dissipation thermique des matériels.
Le régime de neutre est défini selon la configuration du site et l’architecture retenue.
Principes de fiabilité intégrés
- Surdimensionnement des composants critiques
- Séparation des fonctions de protection
- Optimisation du refroidissement
- Centrales de mesure communicantes
- Régime de neutre adapté
- Réduction des pertes énergétiques
Types d’armoires électriques hydroélectriques
Armoires d’excitation
Les armoires d’excitation assurent la régulation de tension des alternateurs synchrones et la stabilité d’injection réseau. Le pilotage est réalisé via automate programmable, avec possibilité d’architecture redondante selon la criticité du site.- Régulation de tension alternateur
- Pilotage automate
- Stabilité tension et fréquence
- Intégration protections électriques
- Compatibilité fonctionnement îloté

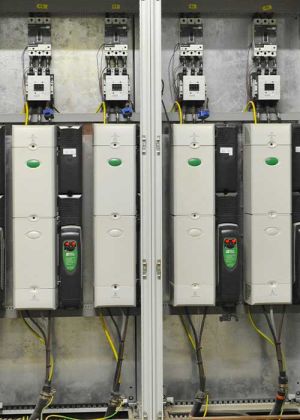

Armoires convertisseur de fréquence / variation de vitesse
Les armoires de variation de vitesse permettent d’adapter le régime de rotation aux variations de débit. Elles optimisent le rendement en charge partielle et stabilisent la production.
- Convertisseur dimensionné à la puissance installée
- Optimisation rendement partiel
- Adaptation variations de débit
- Compatibilité alternateur générateur synchrone ou asynchrone
- Intégration protections BT / HTA

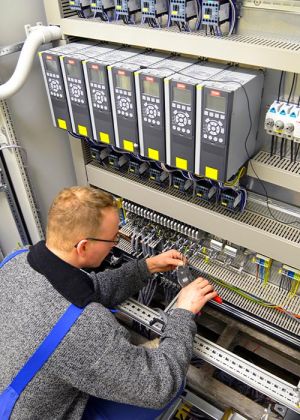

Fabrication en atelier et essais
La fabrication est réalisée dans notre atelier de câblage par des électriciens qualifiés.
Chaque armoire fait l’objet de contrôles, vérifications de câblage et essais fonctionnels avant expédition. Cette étape permet de valider la cohérence entre étude, schémas et fonctionnement réel. Nos équipes assurent ensuite installation et mise en service sur site. Chaque équipement est intégré en cohérence avec la turbine, l’alternateur, la régulation hydraulique et l’injection réseau.
Le régime de neutre est défini selon la configuration du site et l’architecture retenue.
Processus atelier
- Montage et câblage interne
- Contrôles qualité
- Essais électriques préalables
- Validation des protections
- Pré-configuration automatismes
- Préparation au raccordement site

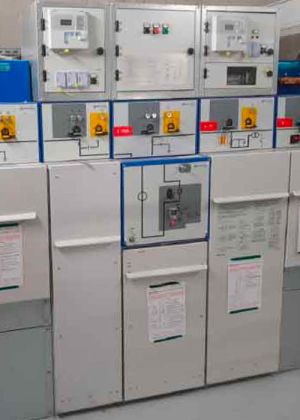

Intervention sur centrale complète ou équipement électrique spécifique
ER3I peut concevoir l’architecture électrique complète d’une centrale hydroélectrique ou intervenir sur une armoire isolée : puissance, excitation, contrôle-commande ou modernisation BT / HTA.
Le dimensionnement est réalisé en cohérence avec la turbine, l’alternateur et l’injection réseau existants. Cette capacité d’adaptation permet de moderniser une installation sans reconstruction totale.
Contextes d’intervention
- Création de centrale hydroélectrique
- Remplacement armoire BT / HTA
- Modernisation HTA
- Intégration nouveau système d’excitation
- Mise en conformité injection réseau
- Retrofit partiel

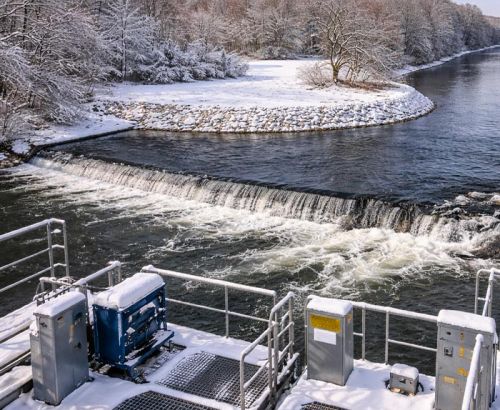

ER3I intervient sur l’ensemble du territoire français, sur des centrales hydroélectriques implantées en plaine, en montagne, sur canal et sait s’adapter à tout type d’environnement.
Les contraintes hydrauliques varient selon les sites : haute chute, basse chute, au fil de l’eau, débit régulé, débit réservé ou régime torrentiel. Le niveau d’exigence technique reste identique. Les équipes interviennent pour des projets complets ou pour des interventions ciblées sur un organe isolé.
