Centrale Basse Chute - 1,30 m
Sur ce site de très basse chute, ER3I a transformé un ouvrage d’art existant en centrale hydroélectrique en intégrant 6 vis d’Archimède de 3 m³/s chacune, avec une architecture électromécanique complète et une automatisation intégrale.

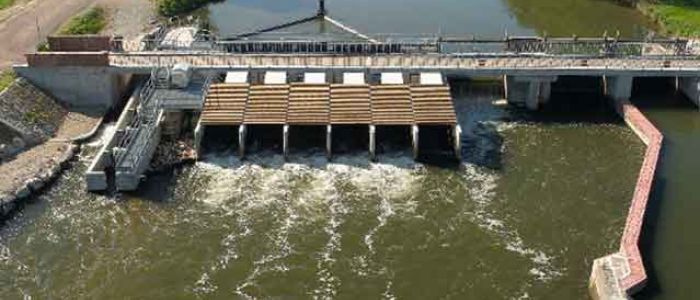

La vue aval permet d’appréhender l’ensemble du site, incluant la gestion fine des débits de 0,300 m³/s à 18 m³/s, l’alimentation d’un bras secondaire et l’exploitation d’une écluse à bateaux, tout en assurant la production et la gestion des crues.
- Fourniture et intégration de 6 vis d’Archimède - 3m³/s chacune
- Génératrice synchrone à aimants permanents
- 5 génératrices asynchrones
- Turbinage modulable de 0,300 m³/s à 18 m³/s
- Armoires de puissance BT
- Variateurs de fréquence
- Automatisation intégrale du site
- Gestion de l’alimentation d’un bras secondaire
- Intégration de la gestion d’une écluse à bateaux fond plat
- Pilotage automatisé de la production et des crues
- Instrumentation complète - sondes et capteurs
Centrale basse chute - 2,10 m

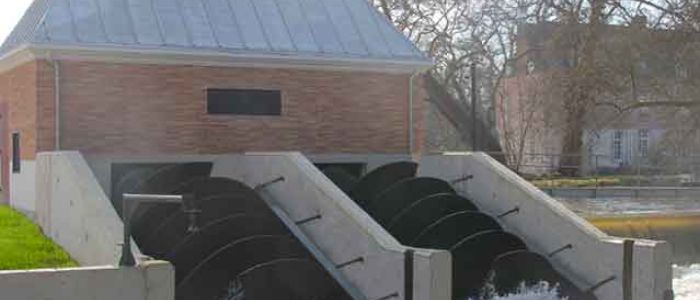

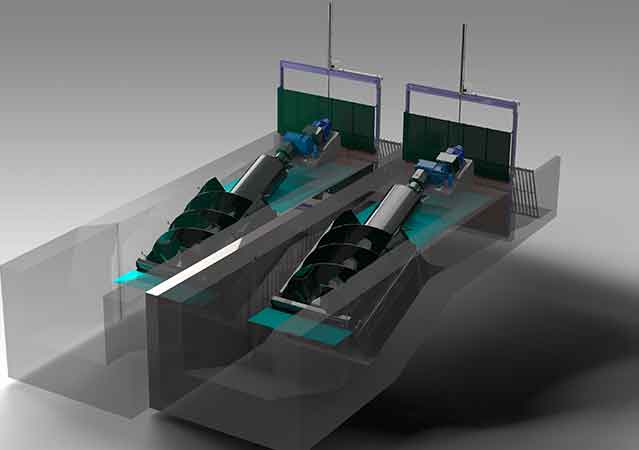

Sur ce site de basse chute, ER3I a réalisé une installation complète intégrant deux vis d’Archimède de 3 750mm de diamètre, avec une architecture électromécanique complète et une automatisation intégrale du site.
La vue amont permet d’appréhender l’ensemble des ouvrages — champ de grilles horizontal, vannes de garde et équipements hydrauliques — ainsi que l’organisation globale du site pour la gestion conjointe de la production et de l’évacuation des crues et sédiments.
- Fourniture et intégration de deux vis d’Archimède Ø 3 750 mm
- Champ de grilles horizontal
- Deux vannes de garde
- Génératrice synchrone à aimant permanent
- Génératrice asynchrone
- Multiplicateurs
- Armoire de puissance BT
- Variateur de fréquence
- Poste HTA complet
- Automatisation intégrale du site
- Gestion automatisée des deux clapets
- Deux groupes hydrauliques - production / évacuation crues et sédiments
- Instrumentation complète - sondes et capteurs
Centrale basse chute - 2,27 m

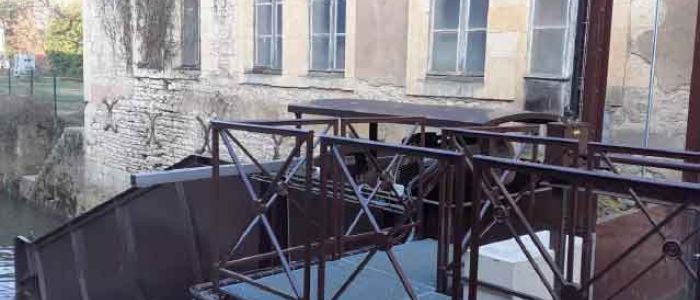

Sur ce site de basse chute, ER3I a réalisé un ensemble clé en main intégrant une vis d’Archimède Ø 2 550mm, avec une architecture électromécanique complète et une automatisation intégrale du site.
L’installation, traitée avec une peinture spécifique pour s’intégrer au site et répondre aux exigences des Bâtiments de France.
- Fourniture et intégration d’une vis d’Archimède Ø 2 550 mm - version full compact autoportée
- Champ de grilles
- Vanne de garde
- Double vanne-clapet pour la régulation des crues
- Génératrice synchrone à aimants permanents
- Multiplicateur
- Armoire de puissance BT
- Variateur de fréquence
- Automatisation intégrale du site
- Gestion automatisée de la vanne-clapet
- Groupe hydraulique
- Pilotage de la production et de l’évacuation des crues/sédiments
- Instrumentation complète - sondes et capteurs
Centrale Basse chute - 2,60 m
Sur ce site de basse chute, ER3I a réalisé une rénovation complète de l’installation afin de moderniser la production et fiabiliser l’exploitation.
Le projet intègre le turbinage du débit réservé avec une solution adaptée aux contraintes du site. La vis, dimensionnée pour un débit de 6,5m³/s sous 2,60m de chute pour une puissance de 120kW, fonctionne en continu. Elle assure à la fois la production et la dévalaison piscicole, en permettant aux poissons de franchir l’ouvrage vers l’aval.
- Rénovation complète des deux turbines Francis

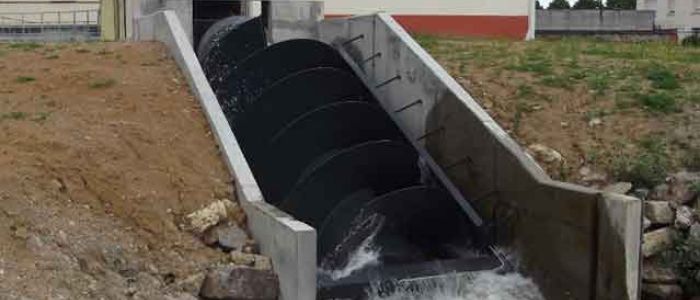

- Intégration d’une vis d’Archimède pour le débit réservé, à fonctionnement à vitesse variable
- Travaux sur la puissance HT/BT
- Automatisation complète du site
- Intégration et rénovation des équipements annexes
- Dégrilleur
- Grilles
- Centrales hydrauliques
Centrale basse chute - 3,00 m
Sur ce site de basse chute, ER3I a réalisé un ensemble clé en main intégrant une vis d’Archimède Ø 3 500mm équipée de paliers étanches, sans rejet de lubrifiant dans l’eau.

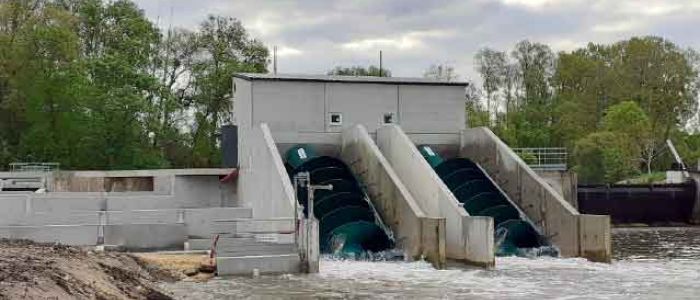

La vue montre les deux vis, une sonde radar de niveau aval, un clapet, le bâtiment étanche aux crues et la passe à poissons.
- Vis d’Archimède Ø 3 500mm avec paliers étanches
- Deux champs de grilles orientés
- Deux vannes de garde
- Génératrice synchrone à aimants permanents
- Génératrice asynchrone
- Multiplicateurs
- Armoire de puissance BT
- Variateur de fréquence
- Poste HTA complet
- Automatisation intégrale du site
- Gestion de trois clapets - dont deux de 10 m + évacuation des dégrillats
- Deux groupes hydrauliques
- Gestion production + crues/sédiments
- Instrumentation - sondes et capteurs
Centrale basse chute - 3,45 m
Sur ce site de basse chute, ER3I a réalisé un ensemble clé en main intégrant une vis d’Archimède Ø 2 700mm, avec une architecture électromécanique complète et une automatisation intégrale du site.

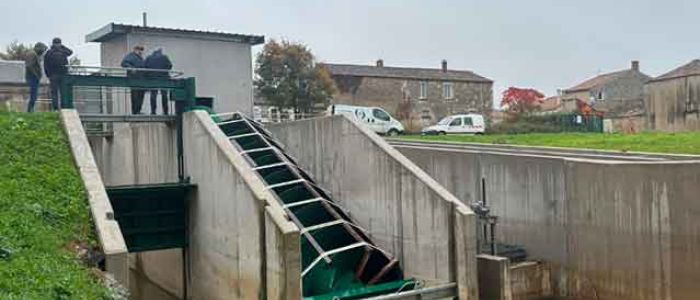

La scène montre une phase d’installation avec la vis encore verrouillée, une vanne-clapet assurant la décharge et la sécurité, un batardeau de maintenance en aval ainsi qu’une vanne de régulation du débit en sortie de prise d’eau, illustrant la gestion combinée de la production et des crues.
- Fourniture et intégration d’une vis d’Archimède Ø 2 700mm - version full compact autoportée
- Champ de grilles
- Vanne de garde
- Double vanne-clapet pour la régulation des crues
- Génératrice synchrone à aimants permanents
- Multiplicateur
- Armoire de puissance BT
- Variateur de fréquence
- Automatisation intégrale du site
- Gestion automatisée de la vanne-clapet
- Groupe hydraulique
- Pilotage de la production et de l’évacuation des crues/sédiments
- Instrumentation complète - sondes et capteurs
Centrale basse chute - 4,00 m
Sur ce site de basse chute, ER3I a réalisé une installation complète intégrant la turbine, la puissance BT et l’automatisation du site, ainsi que l’ensemble des équipements annexes nécessaires à l’exploitation hydraulique.

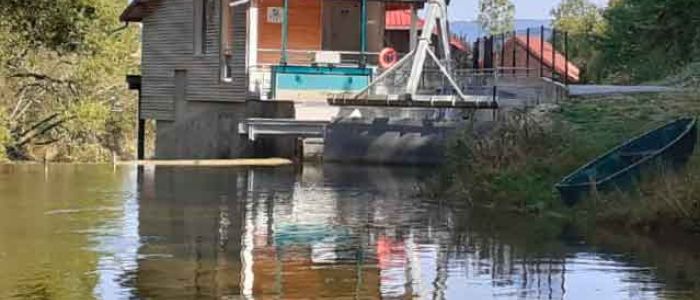

La vue amont de la centrale met en évidence la prise d’eau, la vanne de garde et le bâtiment après travaux, illustrant l’intégration des ouvrages et la maîtrise des flux dès l’entrée du site.
- Fourniture et intégration complète de la turbine
- Mise en œuvre de la puissance BT
- Automatisation complète du site
- Intégration des équipements annexes
- Dégrilleur
- Goulotte d’évacuation des déchets
- Grilles
- Groupe hydraulique (GHY)
Centrale basse chute - 4,00 m
Sur ce site de basse chute, ER3I a réalisé une installation complète intégrant une turbine Kaplan THA à vitesse variable, la puissance BT et l’automatisation du site, ainsi que l’ensemble des équipements annexes nécessaires à l’exploitation hydraulique.

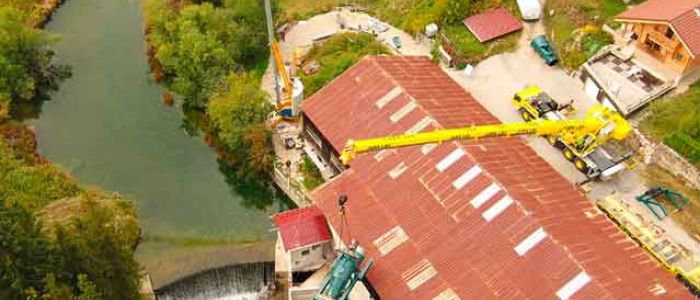

La vue aérienne illustre le grutage de la turbine directement dans le génie civil en une seule opération, mettant en évidence la maîtrise de l’intégration mécanique et la rapidité de mise en œuvre sur site.
- Fourniture et intégration d’une turbine Kaplan THA à vitesse variable
- Mise en œuvre de la puissance BT
- Automatisation complète du site
- Intégration des équipements annexes
- Dégrilleur
- Grilles
- Centrale hydraulique
Centrale Moyenne chute - 39 m
Sur ce site de moyenne chute (39 m), ER3I a réalisé une modernisation complète de la prise d’eau et des équipements hydromécaniques afin de sécuriser l’exploitation et améliorer la gestion des débits.

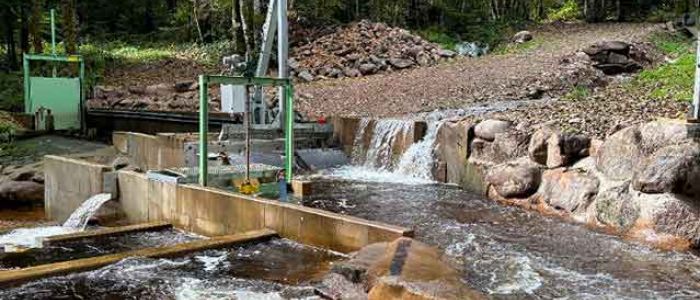

L’automatisme a été entièrement refondu pour optimiser le fonctionnement des deux turbines Francis et la régulation du canal de 300m.
- Mise en conformité complète de la prise d’eau
- Grille ichtiocompatible 15 mm avec dévalaison- Truites
- Vanne de transport sédimentaire
- Vanne de garde en entrée de canal
- Dégrilleur hydraulique
- Échancrure mécanosoudée de la prise d’eau - Forme en V pour maîtrise du débit et adaptation future du cours d’eau
- Refonte complète de l’automatisme - Pilotage turbines Francis + gestion canal 300 m
Centrale haute chute - 789 m
Sur ce site de haute chute, ER3I a réalisé l’automatisation complète de la centrale et de la prise d’eau.
L’intervention inclut la puissance HTA et BT ainsi que l’intégration du système de télégestion ExH pour optimiser l’exploitation. La centrale est interconnectée au système de pilotage distant de TotalEnergies via une passerelle informatique développée par ER3I.
- Automatisation complète de la centrale
- Automatisation de la prise d’eau
- Intégration de la puissance HTA
- Intégration de la puissance BT
- Mise en œuvre du système de télégestion ExH
- Développement d’une passerelle de communication avec le système TotalEnergies
- Supervision locale et distante
- Interface opérateur sur écran tactile (armoire)
- Accès télégestion sur tablette et smartphone
